愛陸通5G水利遙測終端機/RTU硬貨分享——四川華南水電老終端改造升級解決方案

發布時間:2023-05-25瀏覽:1614

系統背景




四川是中國西南地區的一個省份,位于長江上游地區,被譽為"天府之國"。由于其地處高原和山脈交匯的地帶,四川省具有豐富的水文背景和資源。

四川的主要河流包括長江、嘉陵江、岷江、金沙江等,這些河流形成了四川省的主要水系。長江是中國最長的河流,它從四川的北部流經省內的許多城市和縣區,對四川的水文環境和經濟發展具有重要影響。

為了有效管理和保護四川的水資源,四川省政府采取了一系列的措施,包括水資源調度、水生態修復、防洪減災等。此外,四川還致力于推動可持續水資源利用和保護,促進水文背景下的經濟發展和生態平衡。

總的來說,四川的水文背景豐富多樣,水資源對當?shù)氐纳鐣?jīng)濟和生態環境具有重要意義,同時也面臨著一些挑戰和管理問題。比如以往的舊項目,需要現場的老設備接入四川省水文平臺等多平臺的需求,需要重新對項目上的設備和采集終端進行更換整改的問題。



系統功能

水利水雨情系統是用于監測、管理和預測水文水資源情況的一種信息系統。它的主要功能包括以下幾個方面:

01.數據采集和監測

現場采集終端RTU通過各類水文監測設備,實時采集和監測水文水資源相關的數據,如降雨量、水位、流量、圖像等。這些數據是進行水文分析和預測的基礎。

02.數據存儲和管理

系統將采集到的水文數據進行存儲和管理,確保數據的完整性、準確性和可靠性。通過建立數據庫和數據管理平臺,實現對歷史數據和實時數據的存儲、查詢和統計分析。

03.水文分析和評估

水利水雨情系統能夠?qū)Σ杉降乃臄?shù)據進行分析和評估。通過對歷史數據的統計和比較,系統可以生成水文特征曲線、頻率分析和趨勢分析等,幫助了解水文變化規律和趨勢。

04.水資源調度和管理

系統可以根據水文數據和水資源需求情況,進行水資源的調度和管理。通過對水庫、河流、灌區等的水位、流量等數據進行實時監測和預測,系統可以提供合理的水資源調度方案,以滿足不同領域的需求,如農業灌溉、城市供水、水電站發電等。

05.水災預警和風險管理

水利水雨情系統還具備水災預警和風險管理的功能。通過對實時的降雨和水位數據進行監測和分析,系統可以提前預警可能發生的洪澇、山洪、泥石流等水災風險,并及時采取相應的防災減災措施,保護人民的生命和財產安全。

總之,水利水雨情系統通過數據采集、存儲、分析和預測,提供了全面的水文水資源信息,支持水資源調度、管理和災害預警,為水利工作和水資源管理提供決策支持和科學依據。

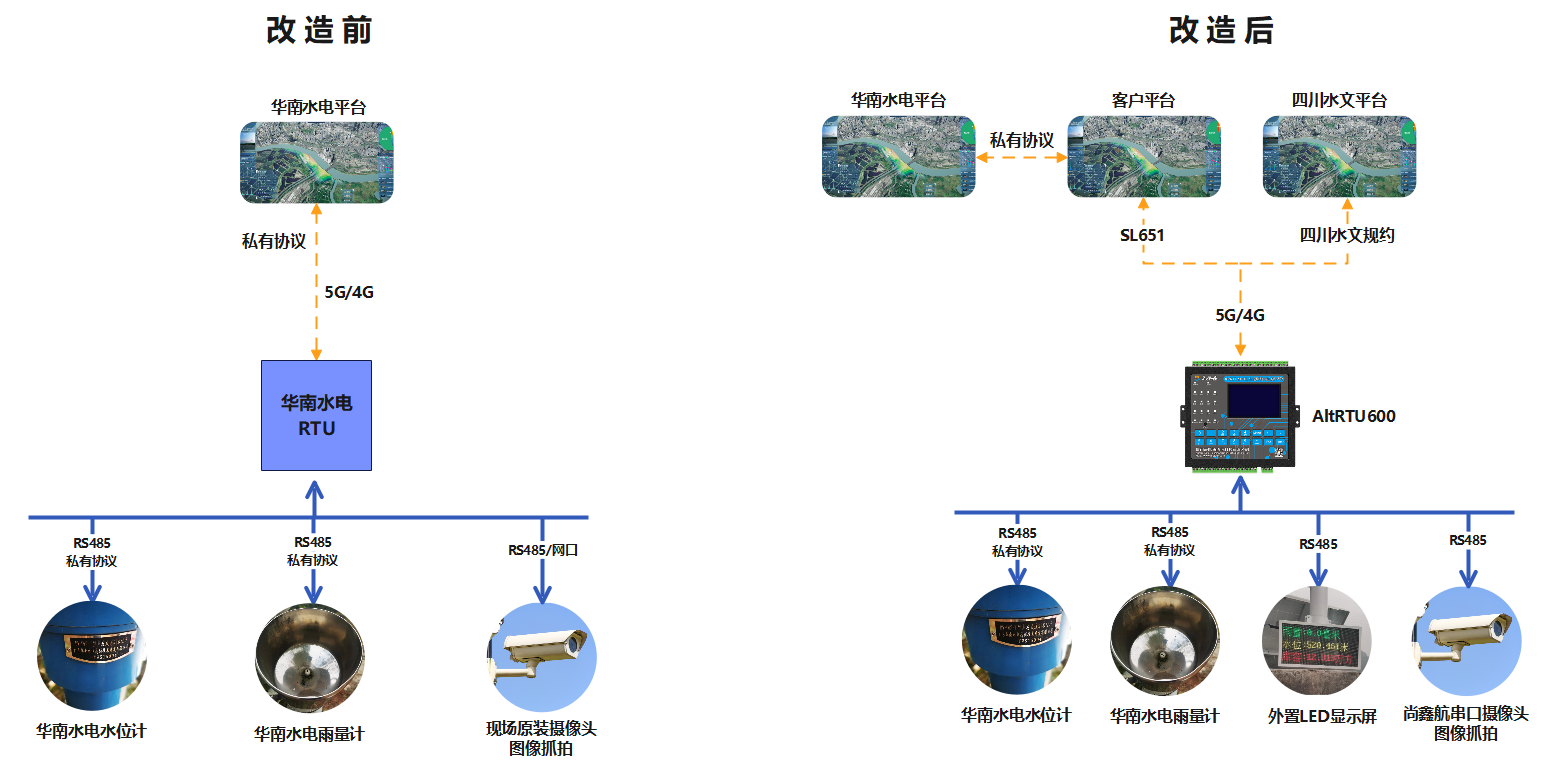

改造前后的系統架構圖








改造前后的系統原理


改造前

01水文平臺

華南水電私有協議平臺,負責數據接收存儲和管理

02采集裝置

華南水電RTU,負責采集現場水位計,雨量計,圖像數據

03降雨監測

華南水電私有協議雨量計,負責采集現場雨量情況

04水位監測

華南水電私有協議聲波式水位計,負責采集現場現場水位情況

05圖像抓拍

串口攝像頭,負責采集現場圖像信息采集


改造后

01水文平臺

四川水文平臺,客戶第三方平臺(轉發至華南水電平臺)

02采集裝置

愛陸通AltRTU600,負責采集現場水位計,雨量計,圖像數據,控制現場LED屏幕顯示

03降雨監測

原有的華南水電私有協議雨量計,負責采集現場雨量情況

04水位監測

原有的華南水電私有協議聲波式水位計,負責采集現場現場水位情況

05圖像抓拍

使用串口/網口攝像頭,負責采集現場圖像信息采集

06外置LED屏

負責現場實時顯示水位/雨量/庫容等信息



系統組成描述

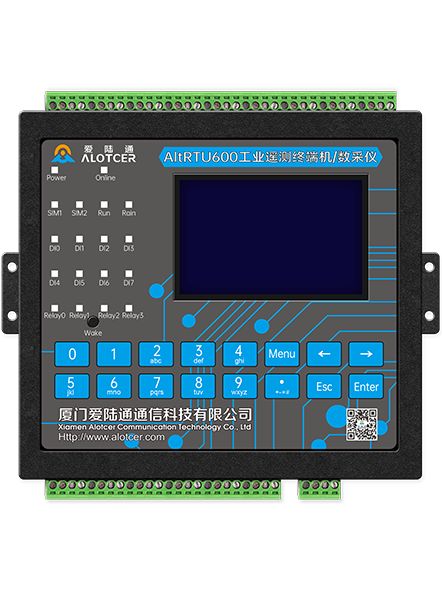

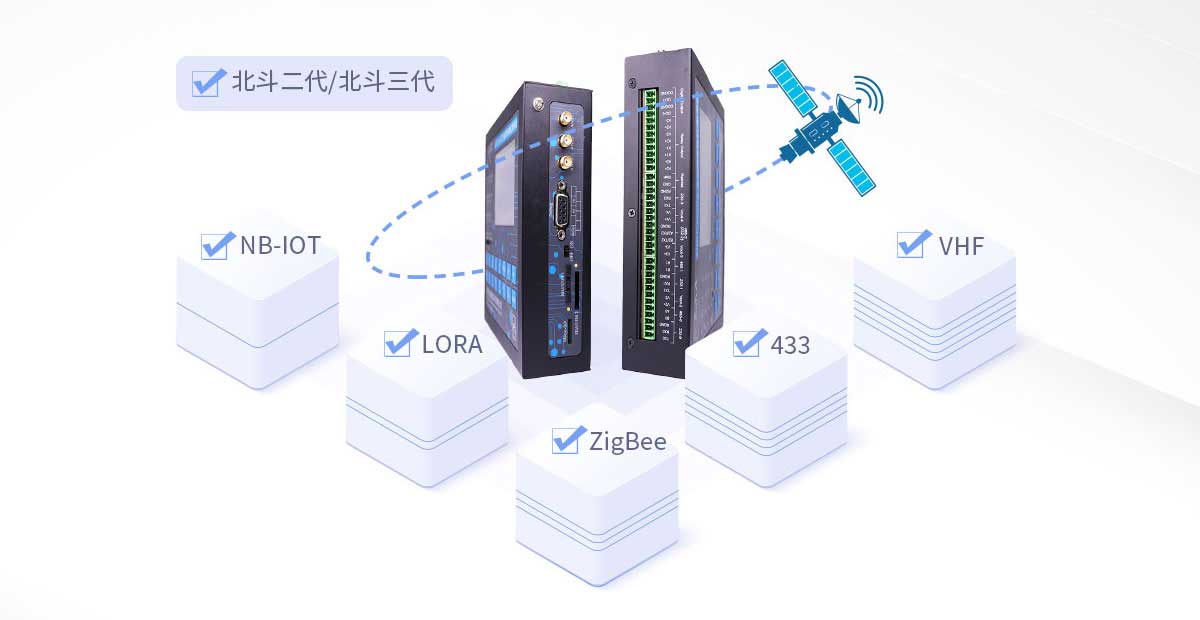

RTU/水利遙測終端機

素材_畫板 1 副本.jpg

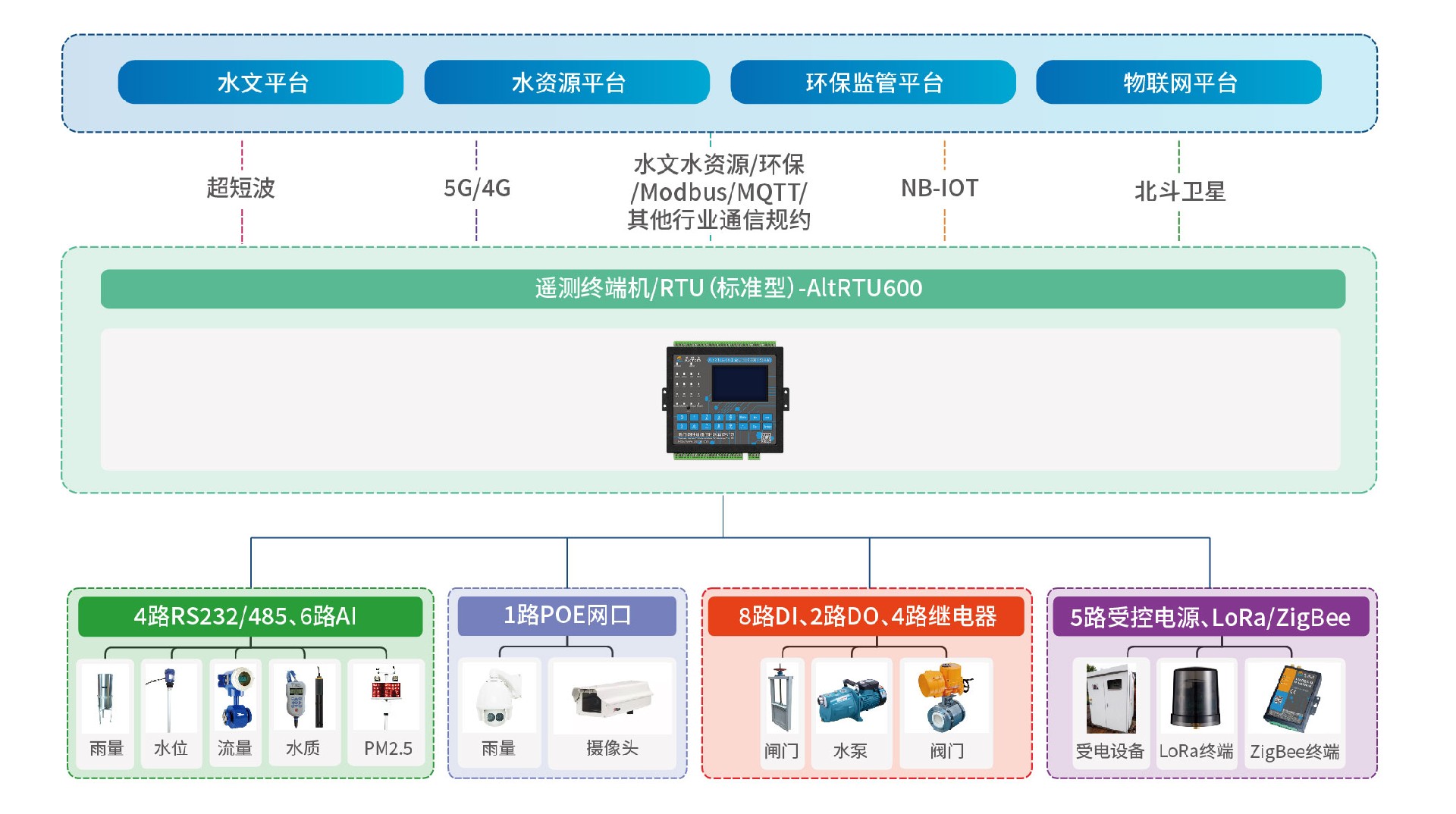

RTU具備多種類型的接口,前端各類傳感器統一接入RTU,RTU通過內部預設好的業務邏輯規則對傳感器進行采集和控制,而后對數據進行整理和計算,通過有線/無線網絡發到水利部監測平臺。

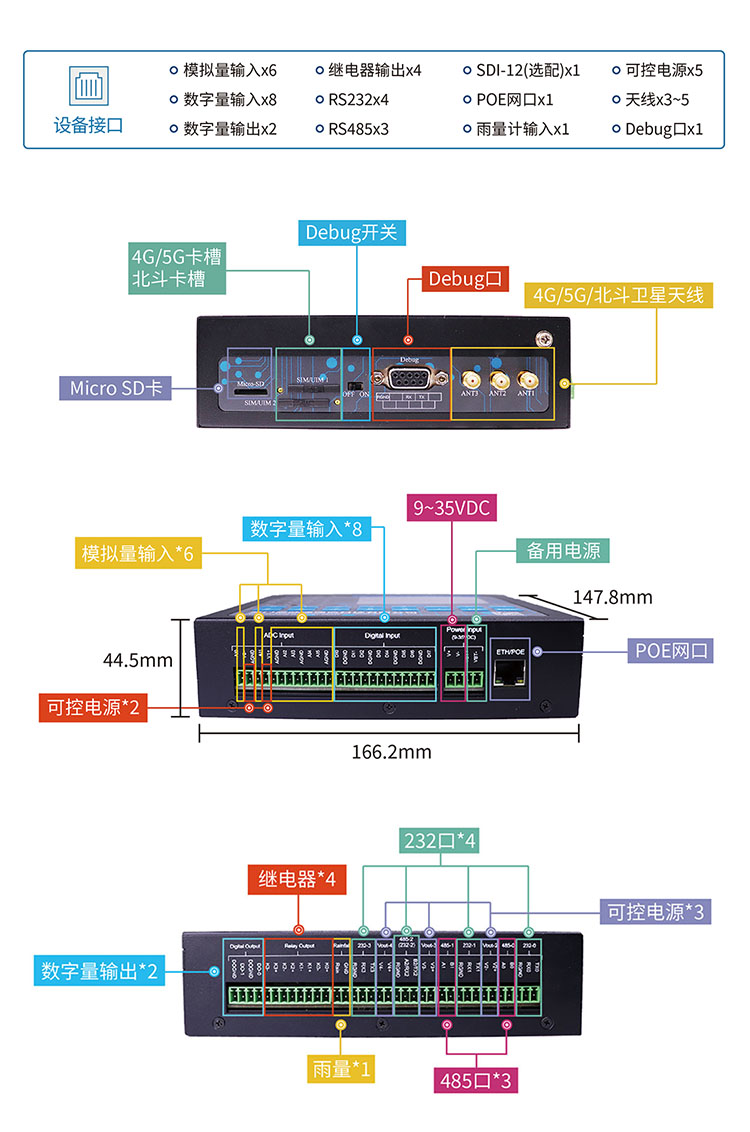

1、4路RS232/485串口、6路AI模擬量、8路DI數字量、2路DO和4路繼電器,5路可控電源,可靈活控制傳感器運行狀態。




2、可接串口、網口攝像頭圖片抓拍




3、內置5G、4G、北斗短報文、網口通信功能


1679380194198886 (1).jpg



4、兼容水利部水利水資源規約,以及湖南、四川、河北、黑龍江等大部分地區水文規約。

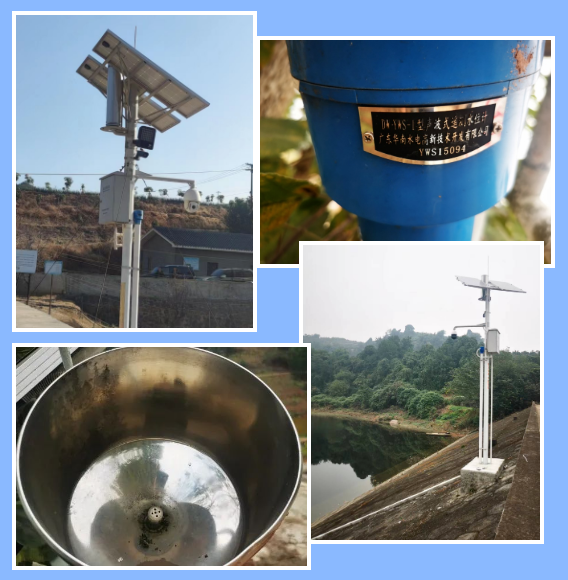

前端傳感器/設備

華南水電雨量計:采集雨量后,通過RS485-私有協議,將雨量數據送至RTU進行數據采集

華南水電聲波式水位計:聲波式水位計,采集到水位后,通過RS485-私有協議,將水位數據送至RTU進行數據采集。

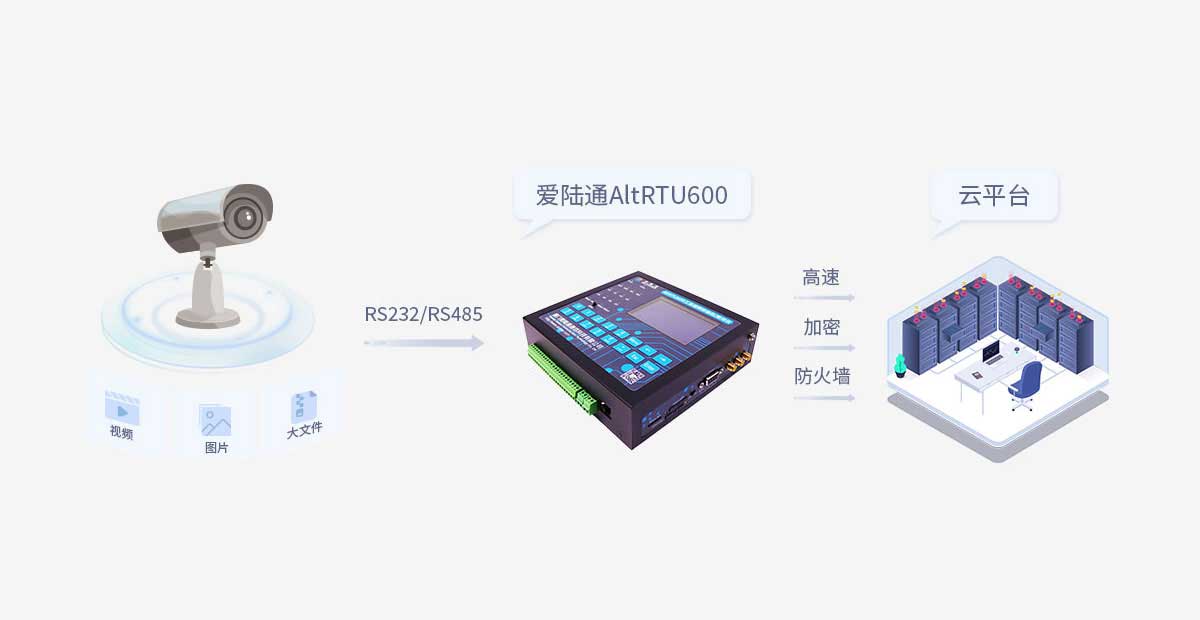

攝像頭:攝像頭通過串口或者網口連接RTU。通過設置定時抓拍:到達定時時間或者定時抓拍間隔后實時獲取現場照片

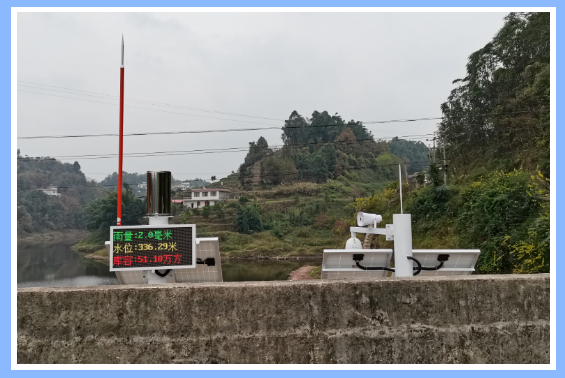

LED屏:RTU通過LED控制卡的協議將數據寫入到屏上實時顯示水位以及雨量值,其中庫容積值是在上傳到RTU的庫容表中通過水位值對應出庫容積

數據平臺:由愛陸通AltRTU600,直接發至四川省水文平臺,和客戶平臺,由客戶平臺轉發至華南水電私有協議平臺



系統優勢





·早期項目,使用的老RTU,無法滿足同時接入四川省水文平臺和其他平臺多方接入的場景。使用AltRTU600可實現多平臺接入,滿足現有需求

·系統兼容現場已安裝的華南水電雨量計和華南水電雨量計,無需更換新的傳感器進行適配,降低改造成本

·系統具備創新性功能,支持5G、內置北斗短報文芯片、串口+網口攝像頭圖片抓拍、外接LED顯示屏等實用功能

·開放式傳感器配置功能,參數自定義,無需做驅動協議開發工作
