在工業自動化和遠程監控的廣闊領域里，RTU（Remote Terminal Unit，遠程終端單元）作為連接現場設備與中央控制系統的橋梁，RTU不僅負責數據采集與傳輸，還承擔著指令的下達與執行，是構成SCADA（Supervisory Control And Data Acquisition，監控控制與數據采集）系統不可或缺的一環。

RTU的核心構造

圍繞著一塊或多塊集成了輸入/輸出（I/O）模塊的硬件面板展開。這些I/O模塊如同RTU的觸角，延伸至現場設備，實現數據的采集與信號的輸出。然而，RTU的功能遠不止于此，它的內部構造更為復雜且精密，主要包括中央處理單元（CPU）、電源供應、通信端口以及物理I/O模塊四大核心組件。

中央處理單元（CPU）

RTU的心臟無疑是其內置的CPU。現代RTU普遍采用32位微處理器，這些高性能的微處理器能夠迅速處理大量數據，確保實時性要求極高的工業自動化任務得以順利完成。CPU內部可能包含一張或多張復雜電路卡，每張卡都承擔著特定的中央功能處理任務。為了確保系統運行的穩定性，CPU還配備了看門狗定時器，這是一種用于監控程序執行狀態的機制，一旦檢測到程序異常或停滯，看門狗定時器將觸發重啟流程，恢復系統正常運行。

值得注意的是，部分高級RTU還配備了雙CPU設計，實現主備切換的冗余機制。當主CPU出現故障時，備用CPU立即接管工作，確保系統不間斷運行，這對于對可靠性要求極高的工業應用場景來說至關重要。此外，CPU模塊還可能集成以太網通信端口，便于與上層管理系統進行高速數據交換。

電源

RTU通常依賴主線電源供電，以確保其持續穩定運行。然而，考慮到RTU往往部署在偏遠或難以直接接入市電的地點，因此，備用電池模塊成為了不可或缺的配置。這些電池在主線電源中斷時提供應急電力，確保RTU能在一段時間內繼續工作，從而避免數據丟失或控制中斷。鉛酸電池是歷史上最常用的電池類型，但近年來，隨著技術的進步，鋰電池因其更高的能量密度和更長的使用壽命而逐漸受到青睞。

通信端口

RTU與SCADA系統之間的信息交互依賴于其內置的通信端口。為了實現與不同客戶端或主站的通信，RTU通常配備至少一個通信端口，并支持多種通信協議，如以太網、RS-232和Modbus等。這些協議的選擇取決于具體的應用場景和通信需求。RTU與SCADA網絡之間的連接拓撲也多種多樣，包括環形、串聯、星形等，每種拓撲都有其獨特的優勢和適用場景。

物理輸入/輸出（I/O）

RTU的物理I/O模塊是其與外界交互的直接接口，主要包括數字輸入、數字輸出、模擬輸入和模擬輸出四種類型。數字輸入模塊用于接收來自現場設備的開關狀態或警報信號，如按鈕的按下或傳感器的觸發。數字輸出模塊則用于向現場設備發送控制信號，如啟動電機或關閉閥門。模擬輸入和輸出模塊則處理連續變化的物理量，如溫度、壓力、流量等，這些物理量通常以電流（如0-1mA）或電壓（如0-10V）的形式表示。

RTU在SCADA系統中的角色

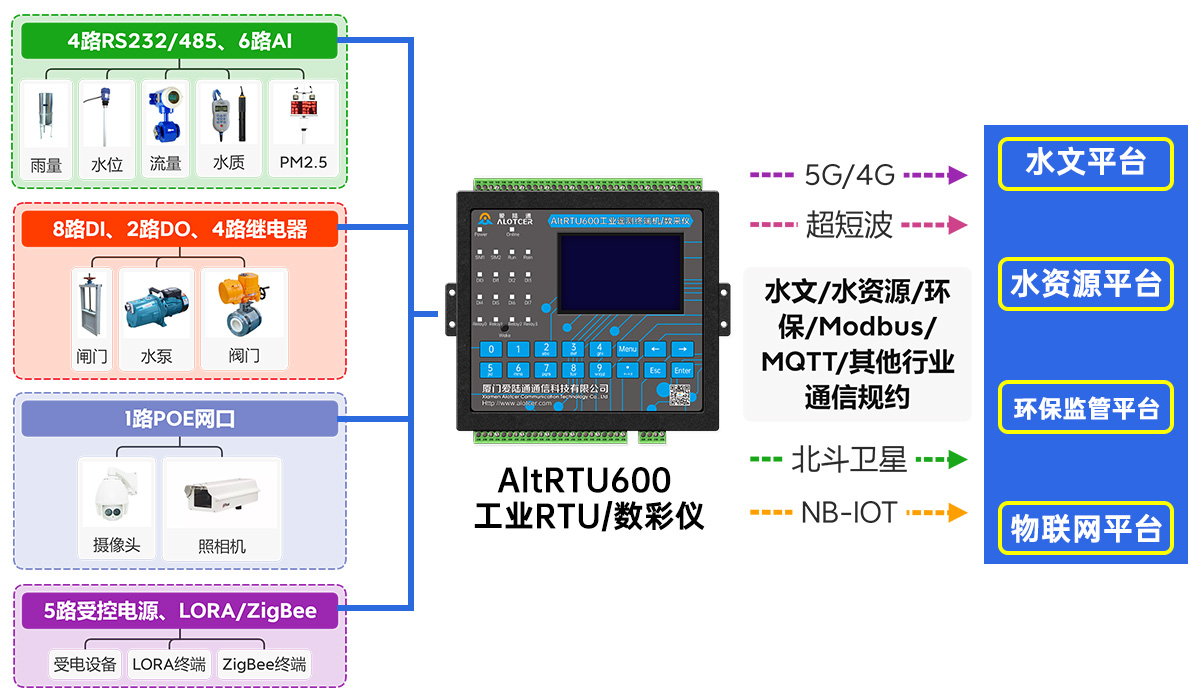

在SCADA體系中，RTU作為現場設備與中央控制室之間的紐帶，承擔著數據采集、預處理和傳輸的重任。現場設備如接近傳感器、溫度傳感器、流量計、液位計以及無線傳感器等，通過RTU將采集到的數據編譯并打包，然后通過通信網絡發送給中央SCADA系統。SCADA系統則利用這些數據進行實時監控、報警處理、數據分析以及決策支持等。

RTU尤其適用于長距離監控場景，如油氣田、水電站、輸電線路等，這些場景往往環境惡劣、人跡罕至，RTU的遠程監控能力大大減輕了運維人員的負擔，提高了工作效率和安全性。同時，RTU的集成性和靈活性使其能夠輕松融入各種復雜的控制系統中，滿足多樣化的監控需求。
