據報道，三月底全國就已進入汛期，比往年的平均汛期提前了八天。浙江，重慶等地也都正式進入汛期，這是一次重大的安全度汛考驗。接下來，就是汛季了，愛陸通5G+內置北斗衛星RTU中小水庫大壩安全監測解決方案，助力水利行業中小型水庫、大壩防洪防汛工作安全部署。

01系統功能

水庫大壩安全監測系統中的傳感采集設備收集和分析了大壩的水位、降雨量、滲壓滲流和壩體偏移等信息，將終端設備與低功耗的 RTU設備相連。利用5G無線網絡，將這些數據實時地傳回到水利數據平臺，而且在信號不好的情況下，還可以利用北斗通信技術將通信數據發送出去，水利數據平臺會對各個子站的數據進行統一的處理、分析，并做出相應的應對措施。

與此同時，水庫大壩監控系統還具備了實時警報抓拍和定時抓拍的功能。當有人接近攝像頭的電子圍欄范圍時， RTU的內部揚聲器會發出語音警報，提醒附近的人離開該設施，并將抓拍的圖像發送到數據平臺上。

當水位、雨量、滲壓、滲流或者其他采集值超過設定的預警值的時候，也能同時聯動攝像頭抓拍現場堤壩圖像，使報警揚聲器播放預警。

02系統原理

通過太陽能供電、4G、5G、 LORA、北斗短報文等無線方式，解決了水庫大壩監測系統中復雜的布線問題，降低了維護成本。實現無線數據傳輸當前堤壩水位高低、降雨量大小、滲壓滲流情況，也可以實現采集值超過預警或者有人入侵攝像頭電子圍欄范圍的同時攝像頭抓拍圖。

內置的揚聲器，可以播放報警語音，并將報警數據傳輸到監控平臺的功能，能夠很好的滿足水庫的距離遠、無人監測等實際需求，并能夠及時預警，方便快速作出反應措施。LED屏還可以讓巡視人員從遠處迅速地了解到大壩目前的情況。

與此同時，在水庫大壩監控系統中，率先運用了全星座 GNSS監測技術、傳感器技術、北斗通訊技術等技術，實現了在野外惡劣的自然環境下，24小時不間斷的采集和傳輸數據，通過立體、多方位的監控方式，對整個坡邊或者壩體的變化情況進行實時監測，為分析壩體或邊坡的變形趨勢提供了有效的數據依據。

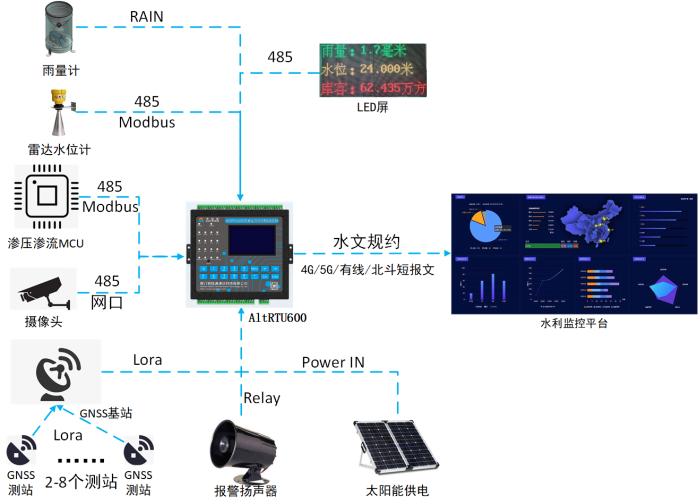

03系統組成詳解

RTU/水利遙測終端機：

以下的前端各類傳感器統一接入RTU，通過內部預設好的業務邏輯規則對傳感器進行采集和控制，而后對數據進行整理和計算，通過有線/無線網絡發到水利部監測平臺。

雨量計：

翻斗式雨量計通過每次翻斗產生脈沖信號到RTU雨量口，計算生成當前雨量值。

水位計：

水位計采集到的水位值通過從串口下發Modbus RTU采集指令獲取到水位計中對應寄存器的值，再經由RTU轉換、計算生成當前水位值。

滲壓滲流MCU：

振弦式滲壓計和磁致式量水堰計返回振弦值給MCU，MCU換算過后等待RTU下發Modbus RTU采集指令后返回給RTU通過滲壓滲流得到的水位值、流量以及溫度。

GNSS監測：

使用北斗 GNSS 接收機建立基準站和監測站，由前端解算引擎完成高精度位移解算，解算結果通過LoRa技術推送到RTU。實現大壩變形和庫岸邊坡位移監測。

攝像頭：

攝像頭通過串口或者網口連接RTU。通過設置定時抓拍：到達定時時間或者定時抓拍間隔后實時獲取現場照片；入侵抓拍：有人入侵現場電子圍欄范圍或者現場有物件移動時抓拍照片；聯動報警抓拍：采集值超出設定報警范圍時抓拍現場照片。抓拍到照片的同時通過FTP、水利規約上傳照片到指定網絡服務器。

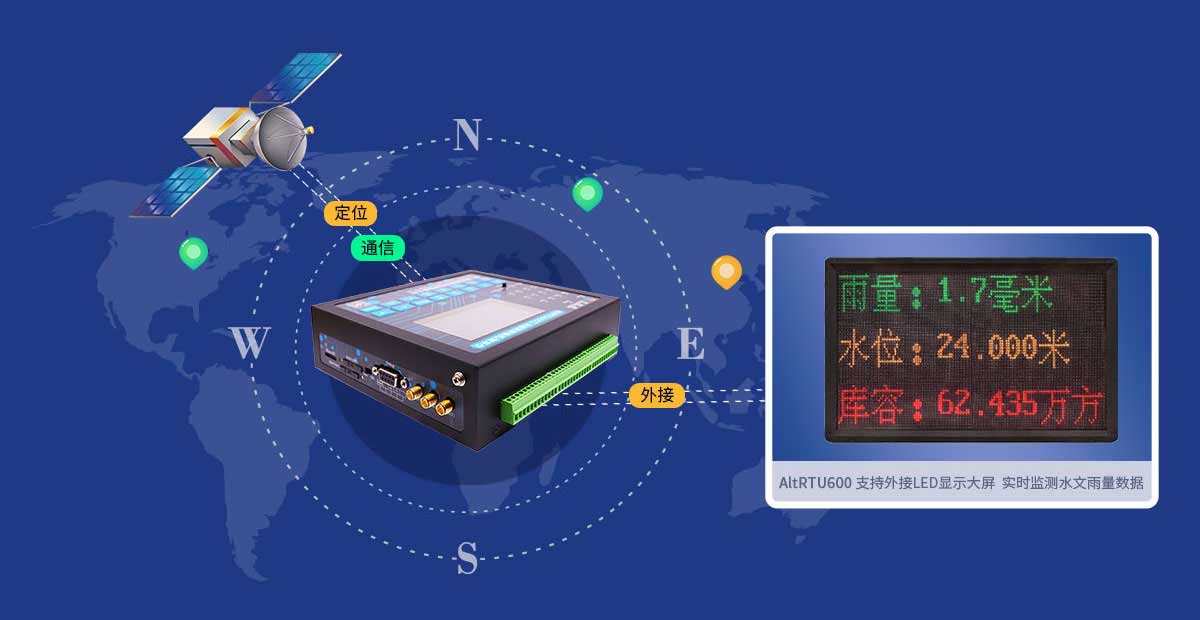

LED屏：

RTU通過視頻控制卡的協議將數據寫入到屏上實時顯示水位以及雨量值，其中庫容積值是在上傳到RTU的庫容表中通過水位值對應出庫容積。

報警揚聲器：

RTU可通過聯動報警功能控制揚聲器發出報警信號。如：水位、雨量值超過閾值，控制揚聲器發出對應報警音頻。

太陽能供電：

RTU可通過太陽能電池進行供電，支持可控電源輸出，可以輸出和輸入電壓同大小電壓來驅動傳感器。

數據平臺

水庫大壩的相關數據，將會直接傳送到各市級水利部門的監控平臺，而一些不屬于系統的項目數據，則會傳送到自建的數據平臺，愛陸通公司可提供相應的數據平臺軟件。

03

愛陸通5G水利遙測終端機RTU

應用場景

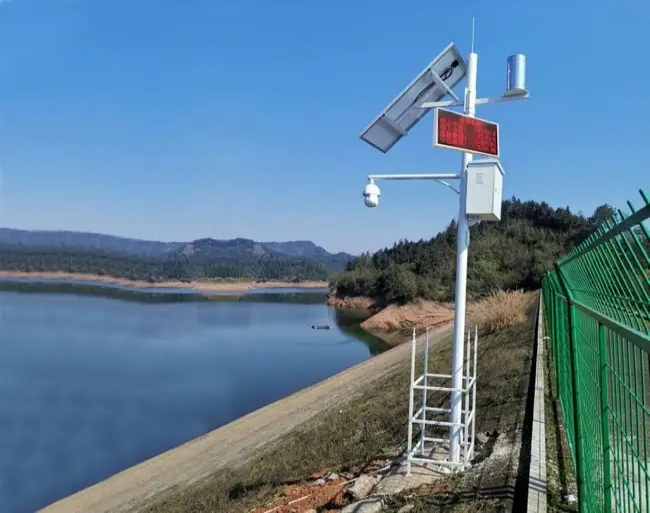

中小水庫監測

城鄉供水系統

水質在線監測

工業信息采集控制

產品特點

具備各省規約資質

具備各省份水文、水資源、環保212、MQTT等規約和認證

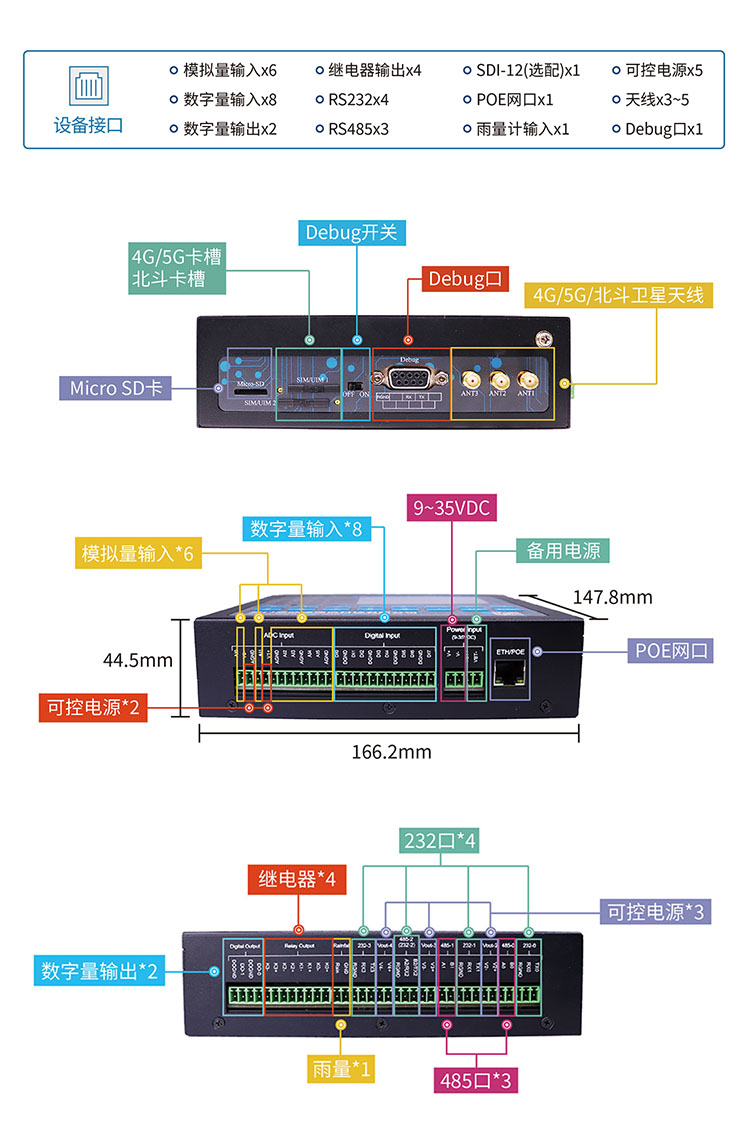

強大通信接口

5G全網通

5G全網通,兼容4G/3G/2G網絡,支持有線上網、SD卡存儲

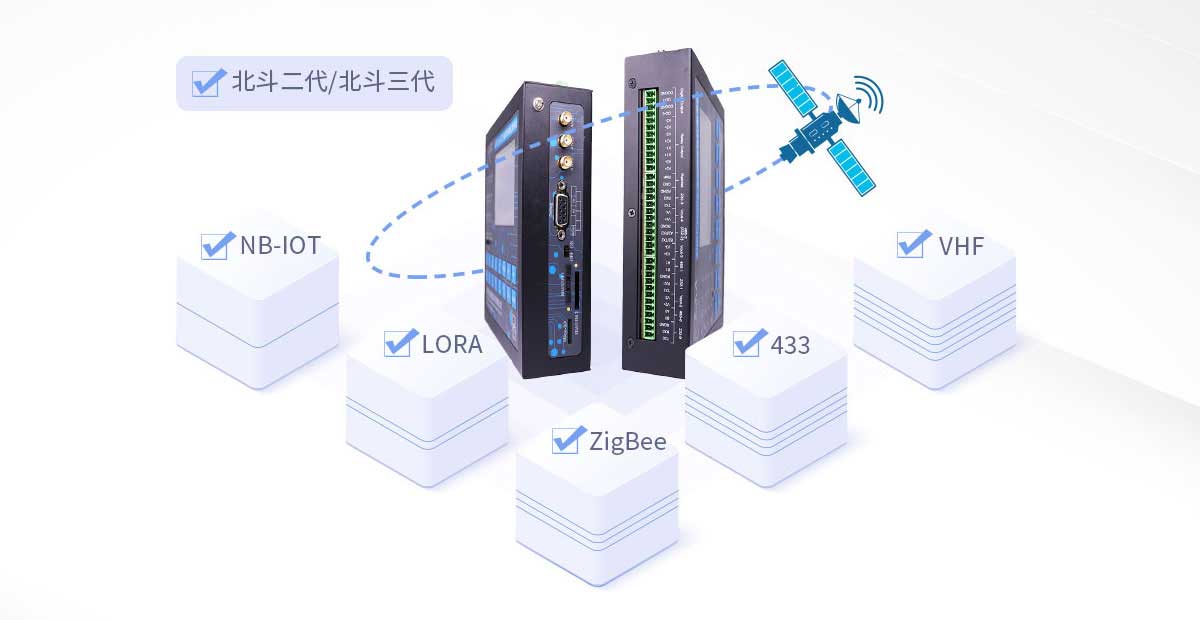

靈活擴展

支持北斗短報文衛星通信及超短波、NB、lora、振弦、esim等。

豐富選配

特色選配：內置北斗短報文衛星通信芯片、藍牙、掉電上報，3寸LCD屏(128*64)

寬壓電流

供電DC 9~35V、12V休眠<40uA/待機<2mA /采集<10mA

耐高溫

工作溫度：-35~+75o

應用優勢

早期大壩滲壓、滲流、大壩變形和庫岸邊坡位移數據和水雨情數據是獨立分開上報，此系統把幾類數據統一接入管理和上報。

系統兼容大多數不同地市的水文規約，實現無定制化系統接入。

系統具備創新性功能，支持5G、內置北斗短報文芯片、串口+網口攝像頭圖片抓拍、掉電報警等差異化實用功能。

開放式傳感器配置功能，參數自定義，無需做驅動協議開發工作。
