愛陸通電力通信管理機應用篇-modbus轉IEC104

時間：2024-04-18瀏覽：1393

?在電網建設與運行中，面對冬雨、冰雪、高溫、強風等自然因素以及地震、臺風等不可預測災害的威脅，電網的正常運行始終面臨巨大的挑戰，且電力終端大多分散且部分位于偏遠地區。愛陸通電力通信管理機Modus轉IEC104功能，可實現電網數據的高效傳輸與實時在線監控，確保電網穩定安全運行。

modbus轉IEC104方案概述

系統架構圖

Modbus和IEC104是兩種通信協議，各自適用于不同行業和場景，其中Modbus常見于工業自動化，而IEC104則主導電力行業。在某些項目中，需要將Modbus設備的數據傳至IEC104電力平臺，但兩者協議不兼容，直接連接設備難以實現。為實現不同協議設備間的互聯互通，通常需要采用電力協議轉換網關作為解決方案。

應用拓?fù)淙缦拢?/p>


對下(電力裝置:FTU/DTU/電表等)

以太網 /RS232/RS485，AD7028D（T&Z）可以使用。Modbus/DNP3.0/DLT645/DMLS/IEC101等協議采集各個單元的運行數據。

對上（電力中心）

電力中心與電力裝置建立TCP通道，將采集到的運行數據轉換成 IEC104 規約上送到電力中心。

主要涉及功能

各種規約采集，轉換成 104 規約上送。

系統原理

DTU/FTU/電表/故障指示器等是最末端監控設備，設備通過串口或者網口和無線模塊相連，通過5G/4G運營商APN無線專網與電力中心進行互聯互通，實現了電力中心遠程監控現場一二次設備的目的。

前端

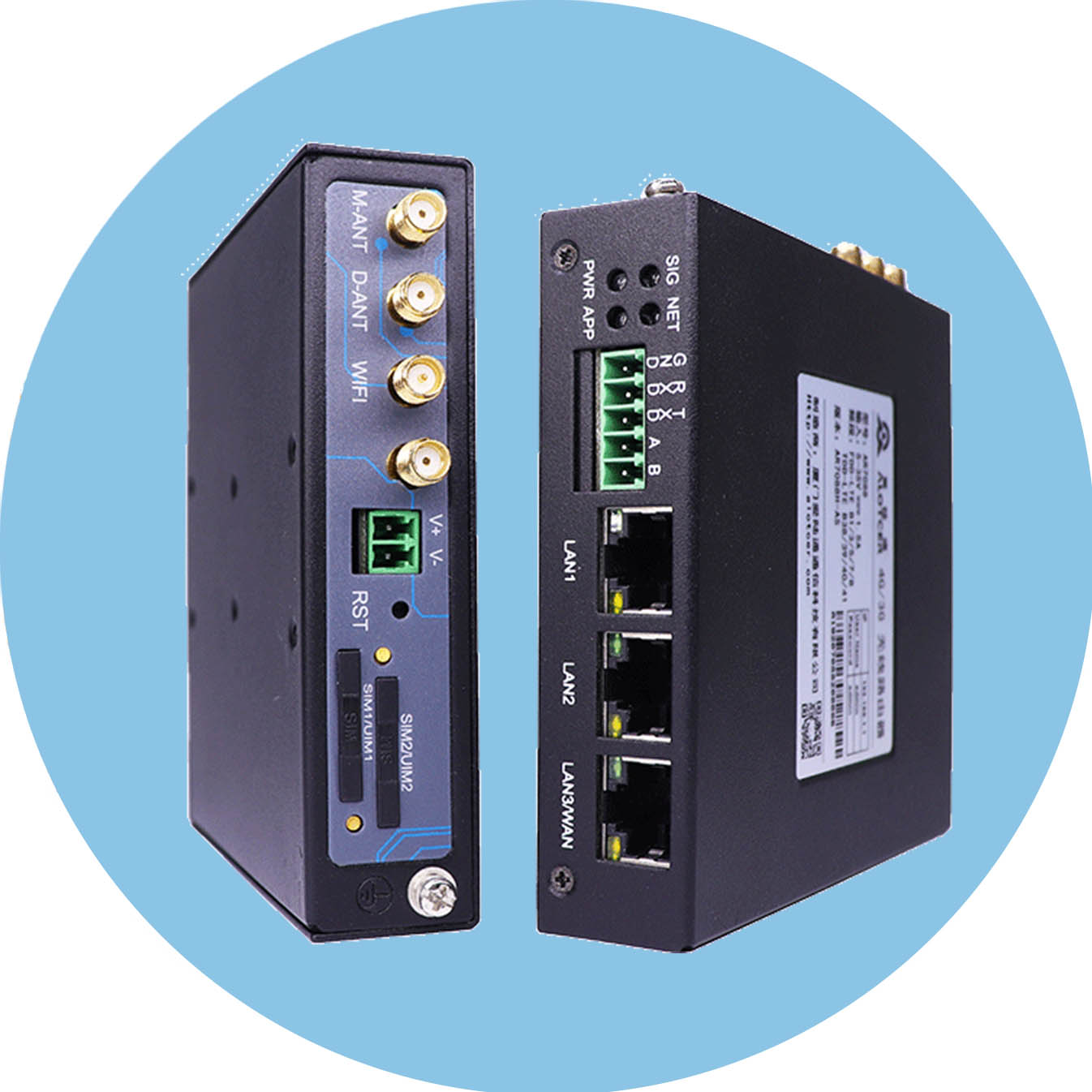

一二次設備是電力自動化的終端部分，執行者采集匯報以及調度的職能，通過愛陸通AD7028D(T&Z)與電力中心實現對接。

通信

愛陸通AD7028D(T&Z)通過4G無線物聯與電力中心數據互通。可透明傳輸業務數據，也可以負責采集并轉換電力規約和電力中心通訊。

后端

電力中心通過互聯網對前端所有一二次設備的信息和狀態進行統一整理分析，進而采取相應的措施。
