5G RTU是什么 RTU系統組成介紹

發布時間：2022-04-27瀏覽：5036

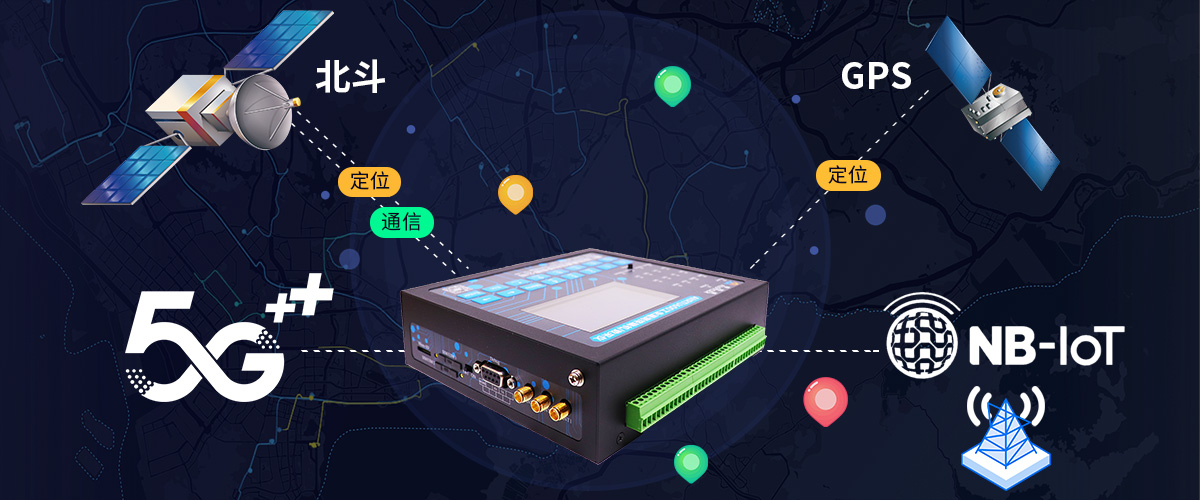

RTU中文全稱為遠程終端系統。RTU是一種遠端測控單元裝置，基于4G/5G/Ethernet /NB-IOT/LoRa等通信功能，負責對現場信號、工業設備的監測和控制。

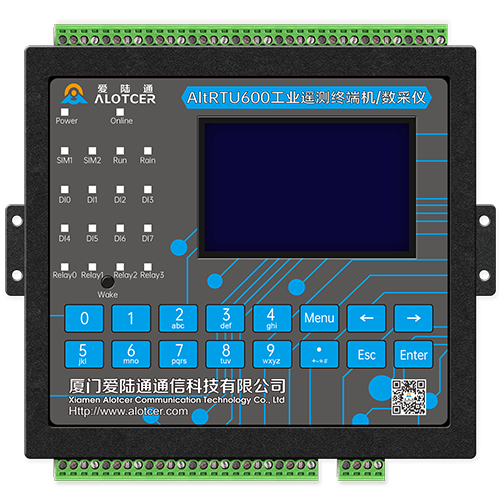

5G RTU是構成企業綜合自動化系統的核心裝置，通常由信號輸入/出模塊、微處理器、有線/無線通訊設備、電源及外殼等組成，由微處理器控制，并支持網絡系統。它通過自身的軟件(或智能軟件)系統，可理想地實現企業中央監控與調度系統對生產現場一次儀表的遙測、遙控、遙信和遙調等功能。


一、RTU的典型功能，可以實現“四遙”功能

遙測(YC)，采集并傳送運行參數，包括各種電氣量(線路上的電壓、電流、功率等量值)和負荷潮流等。

遙信(YX)，采集并傳送各種保護和開關量信息。

遙調(YT)，接受并執行遙調命令，對遠程的控制量設備進行遠程調試，如調節發電機輸出功率。

遙控(YK)，接受并執行遙控命令，主要是分合閘，對遠程的一些開關控制設備進行遠程控制。


二、5G RTU主要功能

??1)定時采集/上報/存儲雨量、水位、流量、水質及其它傳感器數據。

??2)預警觸發加報雨量、水位、流量、水質及其它傳感器數據。

??3)遠程召測雨量、水位、流量、水質及其它傳感器數據。

??4)時間自動校準，無累積上報延時，支持GPRS校時。

??5)支持門禁、市電、蓄電池、水泵狀態、數據超限等實時告警功能。

??6)支持遠程及本地(鍵盤和USB)參數配置。

??7)支持硬件看門狗功能，不死機，保持長久在線。

??8)支持遠程程序升級，支持USB程序升級。

??9)遠程、本地查詢及導出歷史數據。

??10)支持數據掉電保護功能。

??11)支持人工置數。

??12)支持攝像頭圖片抓拍功能。

??13)刷卡功能：一機多卡，一機一卡。

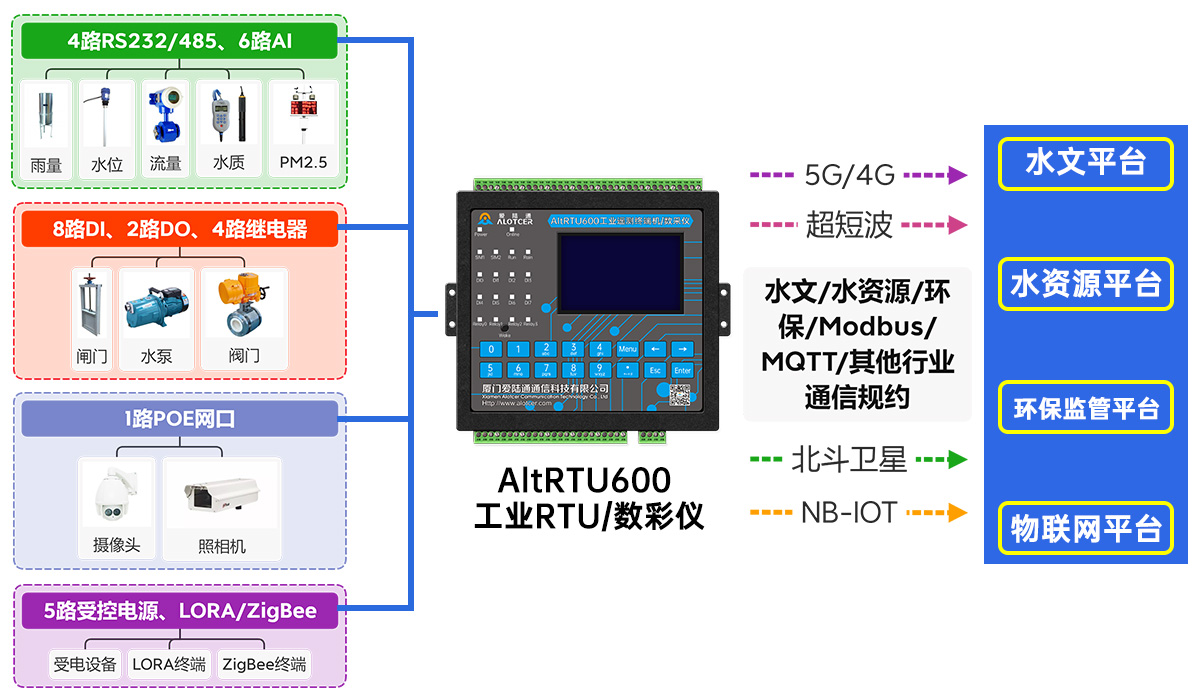

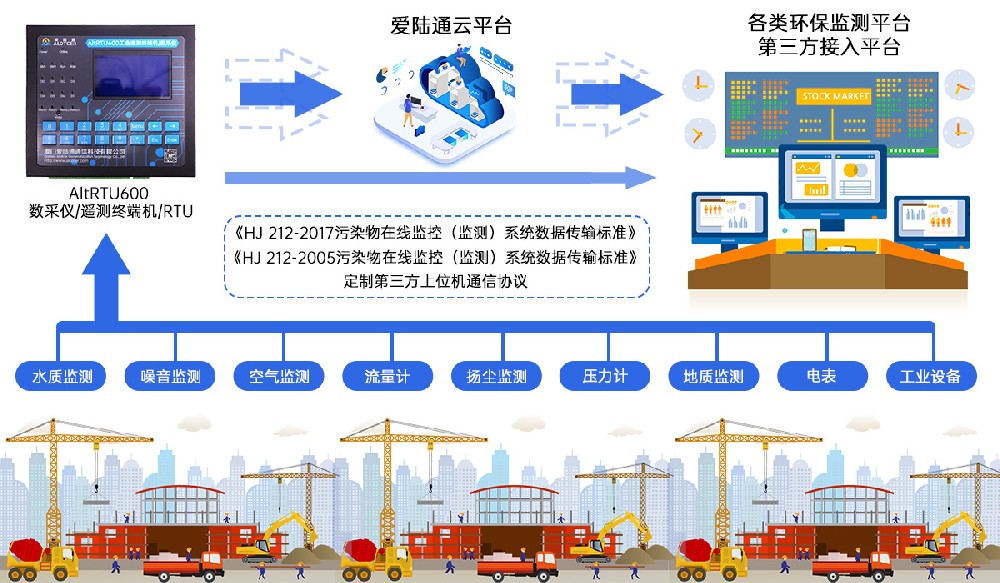

三、5G RTU系統組成及拓撲結構

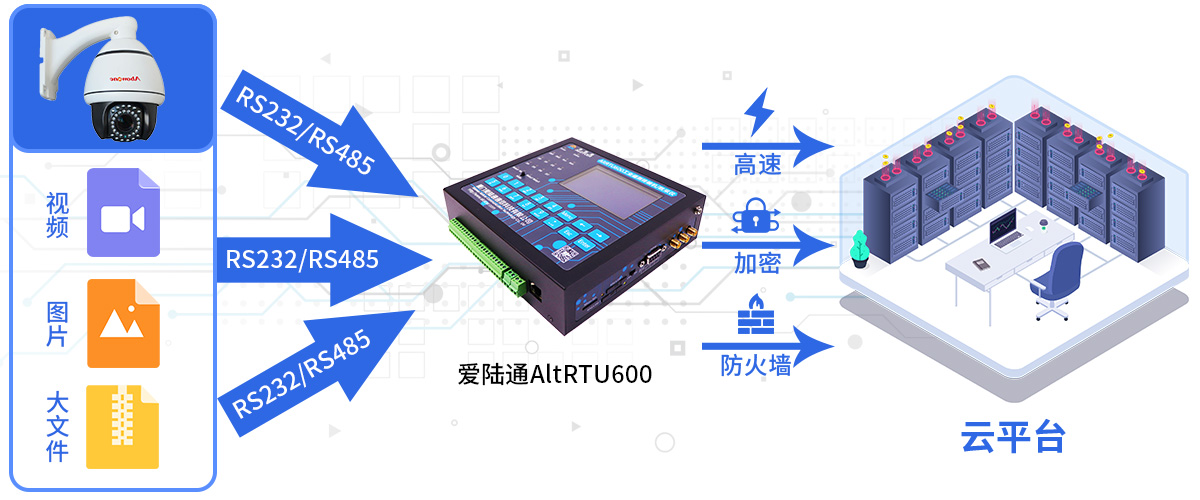

RTU的主板與遠動主站和廠內設備等外圍回路通信主要采用通用的RS232接口。此外RTU的主板上還配有雙網卡，通過以太網口組成聯系主站的104通道。

RTU的數據采集模塊的硬件組成，是應用企業內部專用的數據總線，將不同功能的采集板串接到一起，再通過專用的接口與RTU主機聯系。這樣的好處是當外圍設備增加，需要擴大數據采集范圍時，可以通過采集模塊的串接擴展，就能輕松完成數據采集測點的增加。同時這種拓撲結構也對硬件和聯接電纜的可靠性提出了更高的要求，一旦有節點的接口發生故障，那么在拓撲圖中從它以后的采集模塊均不能正常工作。
