愛陸通分布式光伏5G/4G點對點組網方案

發布時間：2023-03-29瀏覽：1667

系統背景

分布式光伏發電是指建立在客戶地點附近，以用戶側自發自用、多余電量上網，并且在配電系統中進行平衡調節為特點的光伏發電設施。分布式光伏發電遵循因地制宜、清潔高效、分散布局、就近利用的原則，對當地的太陽能資源進行充分利用，以替代并減少化石能源的消耗。

分布式光伏發電利用光伏模塊，可以直接將太陽能直接轉化為電能，是一種分布式發電系統。具有廣闊發展前景，且是當下新型的發電和能源綜合利用組合，就近發電，就近并網，就近轉換，就近使用的原則既可以有效地提升同等規模光伏電站的發電量，又可以有效地解決了電力在升壓及長途運輸中的損耗問題。


系統功能

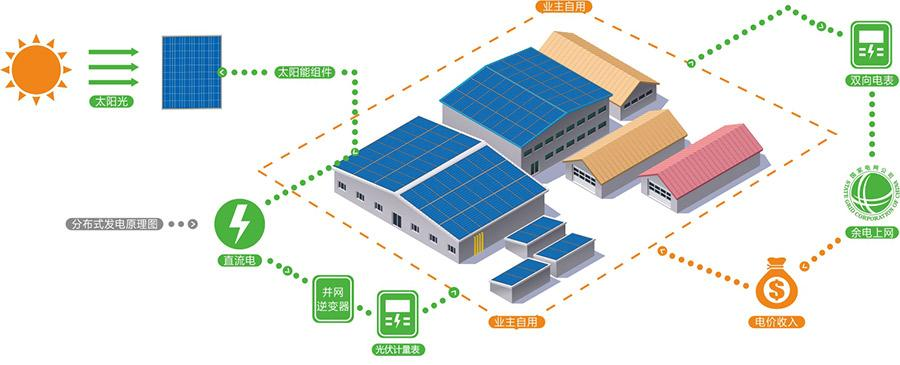

分布式光伏發電系統，也被稱為分散式發電或分布式供能，它是在用戶現場或接近用電現場，為滿足特定用戶的需要，維護現有配電網的經濟運行，或兩者都滿足。

分布式光伏發電系統的基本設備組成有光伏電池組件、光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備，供電系統監控裝置和環境監測裝置。利用愛陸通通信模塊-AD7028D(T/Z)組網。它的工作模式是在有陽光輻射的情況下，光伏發電系統的太陽能電池模塊陣列將太陽能轉化為電能。再經過將直流匯流箱集中輸送到直流配電柜，再由并網逆變器將其轉換成交流電，提供給建筑本身負載，多余或不足的電力可以通過連接到電網來進行調節。

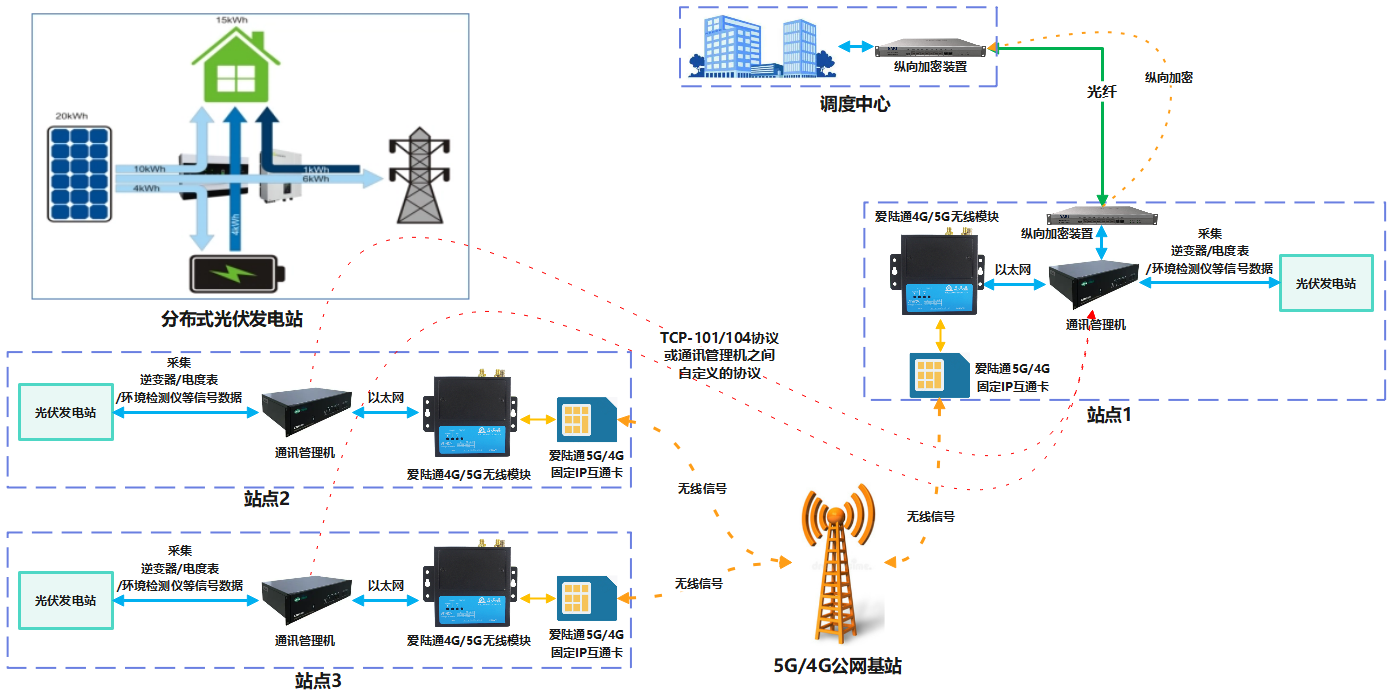

系統拓撲圖


系統原理

分布式光伏的數據采集是指通過各種傳感器等設備采集分布式光伏系統運行狀態和發電數據的過程。分布式光伏的數據采集原理如下：

傳感器采集：通過安裝在分布式光伏系統中的各種傳感器對系統中各個參數進行實時采集。

通訊管理機：采集到的數據通過通訊管理機進行整合和規約轉換

數據傳輸：目前主要還是通過光纖方式把數據上送調度中心（光纖無法部署的地方，則需要4G/5G無線點對點/多點的傳輸方式把數據匯聚到有光纖的站點再通過光纖轉發至調度中心）

數據展示：將處理后的數據通過調度中心等平臺進行展示，提供給用戶進行監控和管理，包括發電量、功率、電壓、電流等各種實時數據。

數據分析：調度中心通過數據分析算法對采集到的數據進行分析和處理，包括異常檢測、故障診斷、性能分析等，以提高系統的性能和可靠性。

分布式光伏的數據采集過程涉及傳感器采集、數據處理、數據傳輸、數據展示和數據分析等多個方面，通過實時監測和分析系統運行狀態和發電數據，可以及時發現問題并進行優化和改進，以提高系統的性能和可靠性。

系統組成描述

太陽能電池板：是分布式光伏系統最核心的組件，通過將陽光轉化為直流電能，提供分布式光伏系統的發電能力。

逆變器：將太陽能電池板輸出的直流電轉換為交流電，以供電網使用。

電池組：將太陽能電池板發電的電能存儲在電池組中，以備不時之需。

電度表：記錄分布式光伏系統輸出的電量和電費用等信息。

環境檢測儀：采集光伏站點的各個環境信息，有效把控站點在良好的環境中穩定運行作業。

通訊管理機：對分布式光伏系統進行實時監控和數據采集，把數據上送至調度中心以便對系統的運行狀態進行監測和優化。

愛陸通5G/4G固定IP互通卡：具備固定IP且卡與卡之間的網絡可以互通，這是點對點傳輸最核心的要素。

縱向加密設備：對調度和站點間的數據傳輸進行加密，保護數據安全。

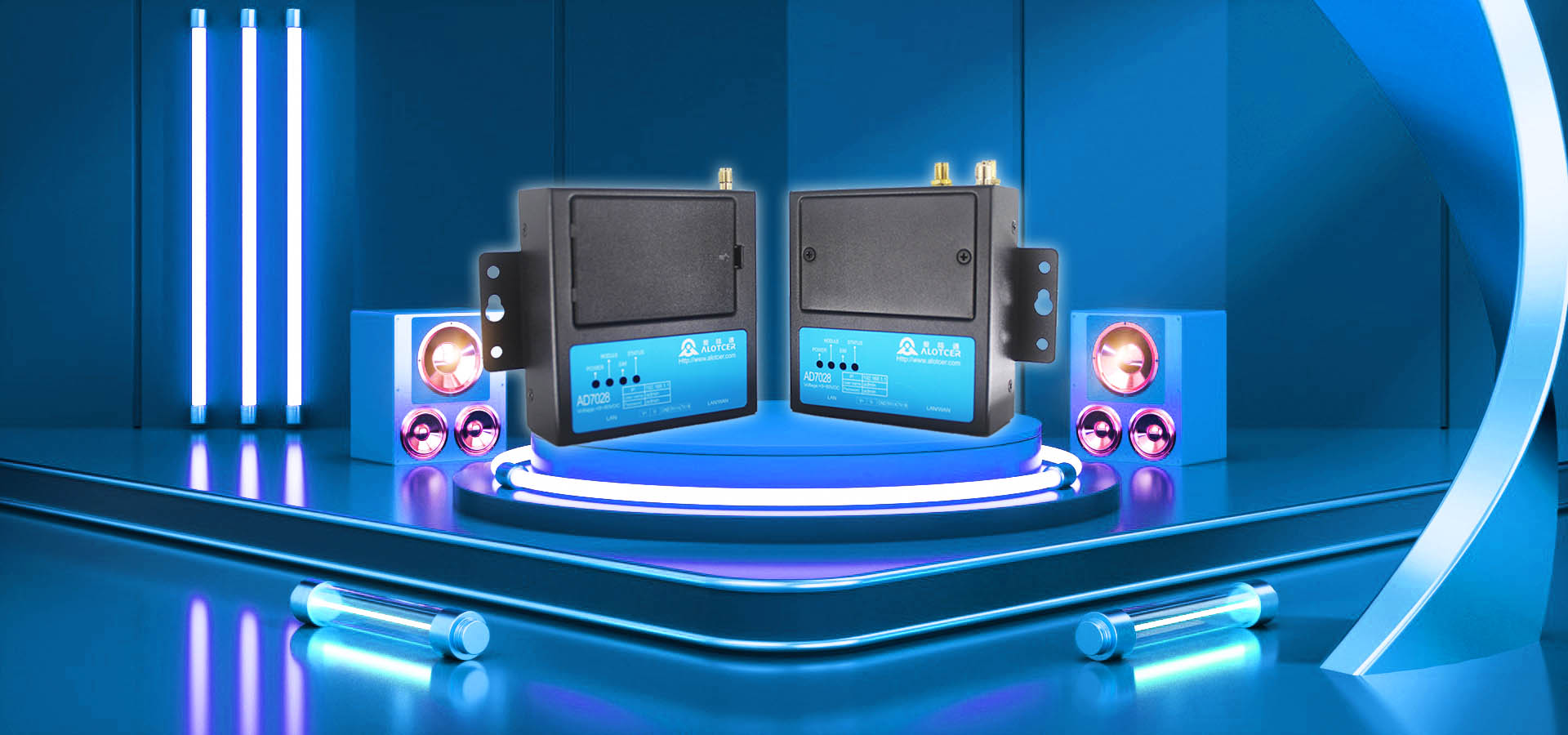

愛陸通通信模塊-AD7028D(T/Z) ：

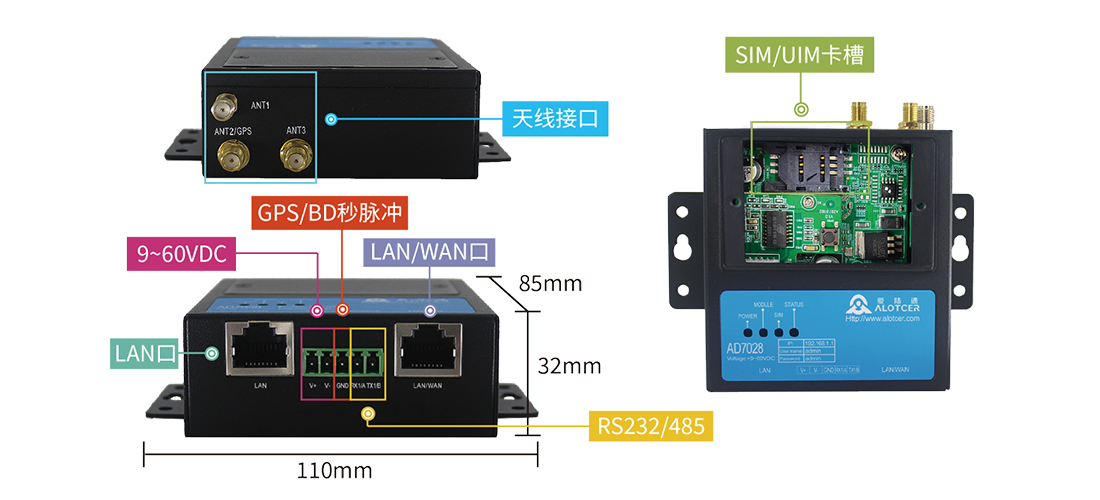

AD7028D(T/Z)——基于5G/4G/3G/2G等技術開發的物聯網無線數據傳輸終端。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時支持1路RS232(或1路RS485)、1路以太網LAN和1路以太網LAN/WAN接口，能直接與串口和網口設備通信，實現工業數據傳輸。
