Ntrip通訊協議1.0

1什么是Ntrip？

CORS（Continuously Operating Reference Stations）就是網絡基準站，通過網絡收發GPS差分數據。用戶訪問CORS后，不用單獨架設GPS基準站，即可實現GPS流動站的差分定位。

訪問CORS系統，就需要網絡通訊協議。NTRIP（ Networked Transport of RTCM via Internet Protocol）是CORS系統的通訊協議之一。

2系統組成

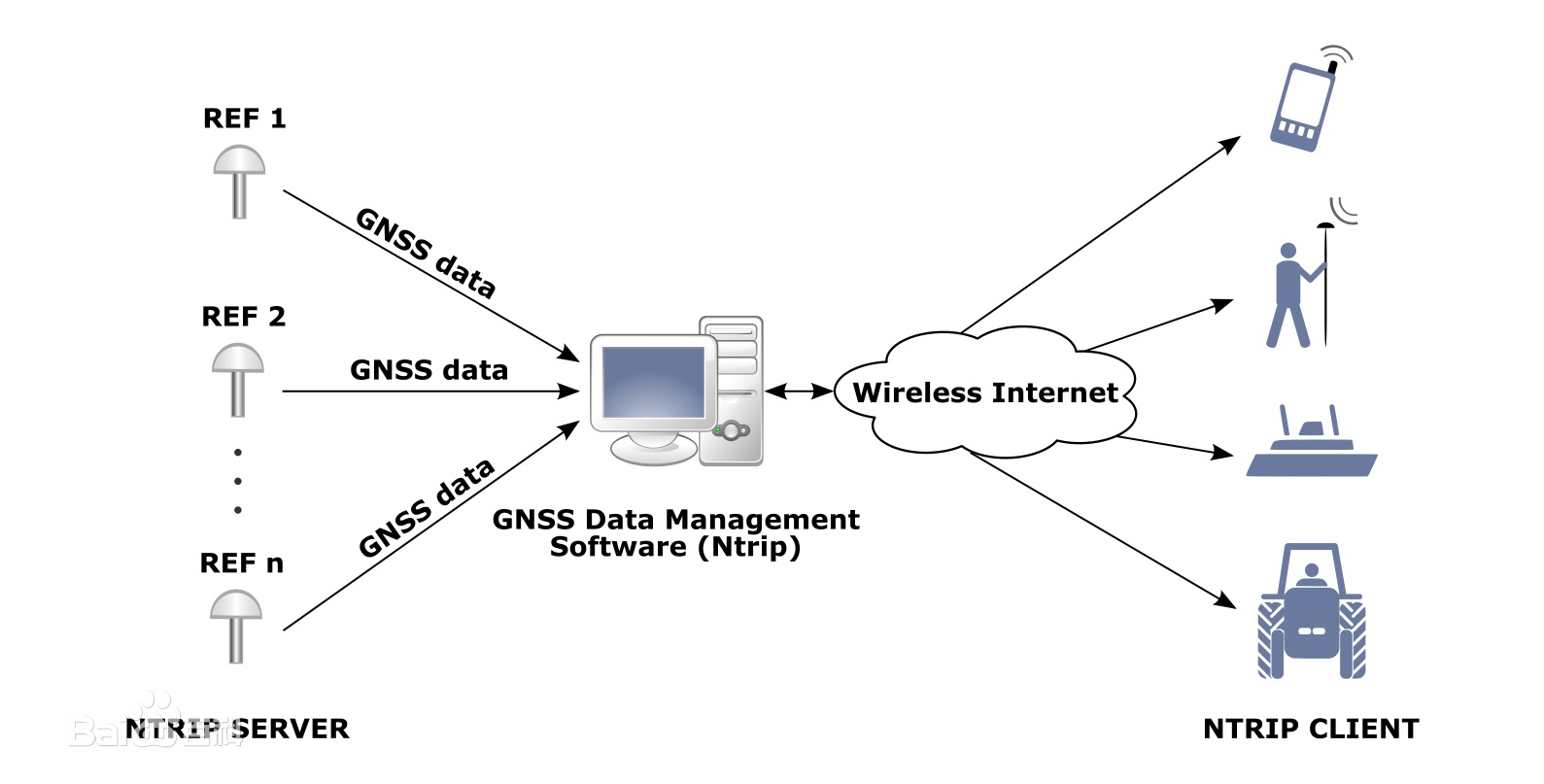

使用NTRIP通訊協議的CORS系統，其組成請參考下圖

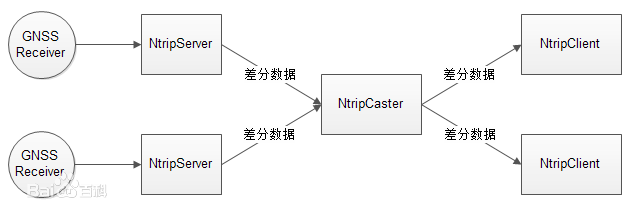

圖1 Ntrip系統組成

NtripSource用來產生GPS差分數據，并把差分數據提交給NtripServer

NtripServer負責把GPS差分數據提交給NtripCaster

NtripCaster差分數據中心，負責接收、發送GPS差分數據

NtripClient登錄NtripCaster后，NtripCaster把GPS差分數據發送給它

NtripSource和NtripServer一般已經集成到一臺GPS基準站內，GPS基準站產生差分數據（扮演著NtripSource的角色），然后再通過網絡發送給NtripCaster（扮演著NtripServer的角色）

NtripSource和NtripServer也可以分開：GPS基準站產生差分數據，然后通過串口發送給一個程序，這個程序再把差分數據發送給NtripCaster。這里GPS基準站扮演著NtripSource的角色，程序扮演著NtripServer的角色。

NtripCaster一般就是一臺固定IP地址的服務器，它負責接收、發送差分數據。給NtripClient發送差分數據時有兩種方案：一是直接轉發NtripSource產生的差分數據；二是通過解算多個NtripSource的差分數據，為NtripClient產生一個虛擬的基準站（即VRS）。

NtripClient一般就是GPS流動站。登錄NtripCaster后，發送自身的坐標給NtripCaster。NtripCaster選擇或產生差分數據，然后發送給NtripClient。這樣GPS流動站即可實現高精度的差分定位。

3 NtripServer

NtripServer訪問NtripCaster的步驟

1、與NtripCaster建立TCP連接；

2、給NtripCaster發送如下數據（↙表示 即0DH和0AH）：

SOURCE letmein /Mountpoint↙

Source-Agent: NTRIP NtripServerCMD/1.0↙

↙

上面的Mountpoint是掛載點名稱，注意它前面的/不能省略。NtripServer可能有多個，掛載點用來區分它們。

上面的letmein是此掛載點對應的密碼。沒有密碼，隨便一個程序都能連上掛載點，整個系統就很容易受到惡意攻擊。

"Source-Agent: NTRIP NtripServerCMD/1.0"這一行不是必需的。它說明了NtripServer的軟件名稱和版本號。這里的軟件名稱為NtripServerCMD，版本號為1.0。

3、NtripCaster給NtripServer的回復

掛載點、密碼均有效，返回：

ICY 200 OK↙

掛載點或密碼無效，返回：

ERROR - Bad Password↙

4、NtripServer給NtripCaster發送差分數據

NtripCaster回復ICY 200 OK后，NtripServer就可以給NtripCaster發送差分數據了。

4 NtripClient

NtripClient訪問NtripCaster，一般有兩個目的：獲取源列表、獲取差分數據。下面分別進行介紹。

4.1獲取源列表

多個NtripServer給NtripCaster發送差分數據，這樣NtripCaster獲得的差分數據就有多個。NtripClient在獲取差分數據之前，需要知道差分數據有幾個？分別是什么格式的？……這就需要獲取源列表，獲取步驟如下：

1、與NtripCaster建立TCP連接；

2、給NtripCaster發送如下數據：

GET / HTTP/1.0↙

User-Agent: NTRIP GNSSInternetRadio/1.4.10↙

Accept: */*↙

Connection: close↙

↙

"User-Agent: NTRIP GNSSInternetRadio/1.4.10"說明了NtripClient的軟件名稱和版本號。這里的軟件名稱為GNSSInternetRadio，版本號為1.4.10。

3、NtripCaster將返回如下數據，然后自動斷開TCP連接

SOURCETABLE 200 OK↙

Server: NTRIP Trimble NTRIP Caster↙

Content-Type: text/plain↙

Content-Length: 441↙

Date: 02/Jun/2010:14:13:32 UTC↙

↙

STR;RTCM23;RTCM23;RTCM 2.3;1(1),3(10),18(1),19(1);2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;CMR;CMR;CMR;CMR;2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;CMRP;CMRP;CMR+;CMR;2;GPS;SGNET;CHN;31;121;1;1;Trimble GPSNet;None;B;N;0;;↙

STR;DGPS;DGPS;RTCM 2.1;RTCM 2.1;2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;RTCM3X;RTCM3X;RTCM 3.X;1004(1),1005/1007(5),PBS(10);2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

ENDSOURCETABLE↙

源列表數據以SOURCETABLE開頭，以ENDSOURCETABLE結尾。

200 OK表示一切正常。

"Server: NTRIP Trimble NTRIP Caster"是對NtripCaster軟件的說明。

"Date: 02/Jun/2010:14:13:32 UTC"表示當前時刻。其格式并不固定，如：

Date: Sun, 01 May 2016 08:40:39中國標準時間↙

以下內容就是源列表數據。"Content-Length: 441"表示源列表數據的字節數為441，含每行結尾的 。

STR;RTCM23;RTCM23;RTCM 2.3;1(1),3(10),18(1),19(1);2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;CMR;CMR;CMR;CMR;2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;CMRP;CMRP;CMR+;CMR;2;GPS;SGNET;CHN;31;121;1;1;Trimble GPSNet;None;B;N;0;;↙

STR;DGPS;DGPS;RTCM 2.1;RTCM 2.1;2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

STR;RTCM3X;RTCM3X;RTCM 3.X;1004(1),1005/1007(5),PBS(10);2;GPS;SGNET;CHN;31;121;1;1;SGCAN;None;B;N;0;;↙

源列表數據中，一行表示一個掛載點。每行以分號分隔，其含義請見下表

序號

示例

說明

1

STR

類型STR/CAS/NET，這里只對STR進行說明

2

RTCM23

掛載點（Mountpoint）

3

RTCM23

identifier

4

RTCM 2.3

差分數據格式

5

1(1),3(10)

數據1（1秒輸出一次）；數據3（10秒輸出一次）

6

2

載波相位數據0—無1—單頻2—雙頻

7

GPS

導航系統，如：GPS、GPS+GLO、EGNOS

8

SGNET

網絡

9

CHN

國家

10

31

緯度

11

121

經度

12

1

是否需要發送NMEA。0—不需要1—需要

13

1

基站類型：0—單基站1—網絡

14

SGCAN

產生此數據流的軟件名稱

15

None

壓縮算法

16

B

訪問保護N—None B—Basic

D—Digest

17

N

Y/N

18

0

比特率

19

上文提到，NtripCaster給NtripClient發送差分數據時分兩種情況：

1、直接轉發NtripSource產生的差分數據。在這種情況下，NtripClient只要指定掛載點即可；

2、通過解算多個NtripSource的差分數據，為NtripClient產生一個虛擬的基準站。在這種情況下，NtripClient不僅要指定掛載點，還要發送自身的坐標給NtripCaster，NtripCaster根據這個坐標才能產生虛擬基準站。

NtripClient給NtripCaster發送自身坐標，用到的就是NMEA里的GGA數據。上表的第12個數據說明了是否需要給NtripCaster發送GGA數據，0表示不需要，1表示需要。

4.2獲取差分數據

NtripClient獲取差分數據的過程如下：

1、與NtripCaster建立TCP連接；

2、給NtripCaster發送如下命令

GET /RTCM23HTTP/1.0↙

User-Agent: NTRIP GNSSInternetRadio/1.4.10↙

Accept: */*↙

Connection: close↙

Authorization: BasicVXNlcjpQd2Q=↙

↙

上面的RTCM23是掛載點名稱。

VXNlcjpQd2Q=是用戶名、密碼的Base64編碼，解碼后就是User:Pwd。也就是說用戶名為User、密碼為Pwd，它們之間以冒號分隔。

3、NtripCaster的回復

如果用戶名、密碼、掛載點均有效，將返回如下數據：

ICY 200 OK↙

Server: Trimble-iGate/1.0↙

Date: Wed, 18 May 2016 07:20:55中國標準時間↙

↙

200 OK表示一切正常。注意：有的服務器只返回200 OK，其余數據行不返回；有的服務器返回的200

OK后面沒有回車、換行。

如果用戶名、密碼、掛載點無效，將返回如下數據：

HTTP/1.0 401 Unauthorized↙

4、給NtripCaster發送GGA數據

GGA數據的示例如下

$GPGGA,230331,3115.27393,N,12133.89226,E,1,09,1.0,19.31,M,1,M,,*7F↙

注意：

1）如上文所述，有的掛載點需要發送GGA數據，有的掛載點不需要發送GGA數據；

2）UTC時刻格式必須為hhmmss，如：80331是不行的，必須改為080331；

3）校驗碼必須正確。

5、NtripCaster收到GGA數據后，將給NtripClient發送差分數據。
